1、基本用途:
用于背光源、電子產品結構件、屏幕保護膜等精度要求+/-0.2mm以下的產品貼合。
2、關鍵技術參數:

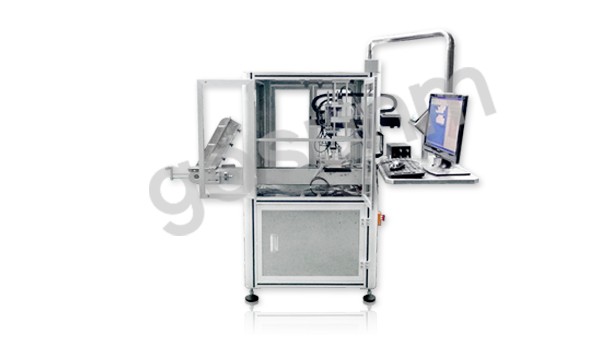

全自動CCD高精貼合機屬于全自動貼標機，可配套各種包裝流水線使用。
☆ 產品型號： GSJ-T-11900
☆ 貼膜精度： ±0.2mm (不含產品、標簽誤差)；
☆ 貼膜速度： 23件/分鐘（與產品尺寸有關）；
☆ 適用產品尺寸：長度： 40-170mm 寬度：15-85mm
☆ 適用標簽尺寸：長度： 40-170mm 寬度：15-85mm
☆ 適用電源： 220V/50HZ；
3、配置明細（以下為標準機型配置，可根據客戶情況另行選配）
主要機構配置 | 機構名稱 | 數量 | 主要使用材料 | 機構名稱 | 數量 | 主要使用材料 |
輸送帶 | 1 | 鋁合金、不銹鋼 | 標簽導正機構 | 1 | 不銹鋼、鋁合金 |
電箱 | 1 | 鋁合金、不銹鋼 | 標頭 | 1 | 不銹鋼、鋁合金 |
觸摸屏機構 | 1 | 不銹鋼 | 旋轉上料機構 | 1 | 不銹鋼、鋁合金 |
下料機構 | 1 | 不銹鋼、鋁合金 |
|
|
|
主要電氣配置 | 電氣名稱 | 數量 | 型號規格 | 電氣名稱 | 數量 | 型號規格 |
相機 | 1 | 美國康耐視 | 下料汽缸 | 1 | 氣立可 |
鏡頭 | 1 | 日本computar廣角鏡頭 | 伺服套裝 | 2 | 臺達伺服 |
光源 | 1 | CST高亮LED光源 | 步進套裝 | 1 | 雷賽86步進電機 |
光源控制器 | 1 | CST | 牽引電機 | 1 | 雷賽86步進電機 |
計算機 | 1 | 清華同方 | 標簽導正氣缸 | 3 | 氣立可 |
輸送帶電機 | 1 | 雷賽86步進電機 | 翻轉電機 | 1 | 珠江藍色 |
人機界面 | 1 | 維控（彩色） | 測物電眼 | 1 | 松下神視-嘉準套裝 |
PLC | 2 | 松下 | 測標電眼 | 1 | 意大利帝斯
|
