氣動襯氟調節閥產品概述

氣動襯氟調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46)，又采用聚四氟乙烯波紋管密封。廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

氣動襯氟單座調節閥產品特點

1、耐腐蝕。幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。

2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。

3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。

4、配用HA執行機構，輸出力大、結構緊湊。產品符合GB/T4213-92。

氣動襯氟調節閥主要技術參數

公稱通徑(DN)	20	25	32	40	50	65	80	100	150
閥座直徑	20	25	32	40	50	65	80	100	150
額定流量系數(KV)	5.0	8	12	20	32	50	70	100	240
允許壓差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公稱壓力(MPa)	1.6、2.5、4.0、6.4
額定行程	16			25		40			60
配用執行器型號	ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B45
閥芯形式	單座柱塞式襯氟閥芯
流量特性	快開特性

氣動襯氟調節閥執行器技術參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

氣動襯氟調節閥主要零件材料

閥體、閥蓋	ZG230-450襯F46
閥座、閥芯	304襯F46
閥桿	304襯F46
導向套	304襯F46
波紋管	不銹鋼+F46

氣動襯氟調節閥主要性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

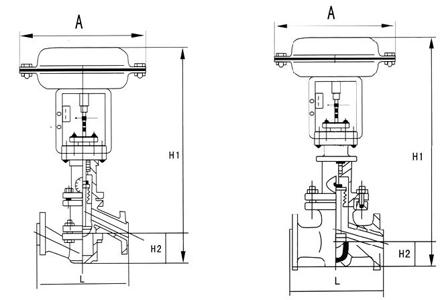

氣動襯氟調節閥安裝連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150
L	PN16/25	181	184	200	222	254	276	298	352	410	451
	PN40	194	197	200	235	267	292	317	368	425	473
	PN64	206	200	210	251	286	311	337	394	440	508
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195
H1		132	132	158	170	179	214	221	234	270	294
H2		298	298	298	298	298	380	380	380	510	510
H3		180	180	180	180	180	236	236	236	310	310
L1		289	289	289	289	289	347	347	347	476	476
A		282	282	282	282	282	360	360	360	470	470
D		220	220	220	220	220	270	270	270	320	320
