D363對焊三偏心蝶閥結構特點

1、焊接蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、不銹鋼焊接蝶閥密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小
5、金屬焊接蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用

D363對焊三偏心蝶閥設計、制造標準

焊接尺寸:GB/T 12224;ANSI;GB16.25;DIN2559

結構長度:GB/T 12221-1989;AP1609

壓力試驗:GB/T 13927-1992;AP1598

D363對焊三偏心蝶閥主要技術參數

公稱通徑	DN(mm)	50~200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓力 Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等
適用溫度	碳鋼Carben steel:-29℃~425℃ 不銹鋼

D363對焊三偏心蝶閥主要零件的材質

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鉬鋼及特殊材料
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻卸鋼及特殊材料
密封圈	不銹鋼、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

D363對焊三偏心蝶閥主要連接及外形尺寸 (mm)

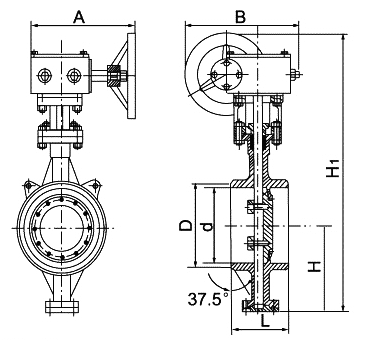

D363對焊三偏心蝶閥(圖1)

公稱壓力（1.0,1.6,2.5MPa）
通徑		外形尺寸(參考值)							參考重量（kg)
毫米mm	英寸inch	L	D	d	H	H1	A	B	參考重量（kg)
80	3	180	90	78	90	356	180	200	38
100	4	190	110	96	106	387	180	200	40
125	5	200	135	121	122	413	180	200	60
150	6	210	161	146	136	459	270	280	65
200	8	230	222	202	215	585	400	425	85
250	10	250	278	254	247	649	400	425	135
300	12	270	330	303	288	771	450	560	175
350	14	290	382	351	333	929	450	560	195
400	16	310	432	398	359	993	535	580	295
450	18	330	484	450	405	1053	535	580	350
500	20	350	535	501	444	1245	535	580	510
600	24	390	636	602	521	1750	570	660	625
700	28	430	726	692	586	1519	750	550	925
800	32	470	826	792	659	1659	750	550	1260
900	36	510	926	892	720	1829	750	550	1790
1000	40	550	1028	992	780	1949	900	750	1940
1200	48	630	1228	1192	889	2243	1000	925	2810
1400	56	710	1428	1392	1000	2462	1000	925	3500
