DQ641F氣動低溫法蘭球閥
產品簡介
News Center
新聞中心閥門型號：DQ641F,DQ641H
通徑規格：DN15～DN250mm
結構形式：直通鑄造閥
閥體材料：不銹鋼
公稱壓力：PN10、PN16、PN25
適用溫度：-40℃～ -196℃
應用范圍：低溫和深冷介質
設計依據 | GB |
設計標準 | GB12237-89 |
結構長度 | GB12221-89 |
連接法蘭 | GB/T 9113-2000 JB/T79-94 |
試驗和檢驗 | JB/T 9092-99 |
公稱通徑 | DN15～DN300(mm) |
公稱壓力 | 1.0、1.6、2.5MPa |
連接形式 | 法蘭式 |
結構形式 | 加長桿 |
驅動形式 | 壓縮空氣4-7bar |
動作范圍 | 0～90° |
閥芯結構 | O型閥芯 |
閥體材質 | LCB,不銹鋼 |
密封材料 | PEFE、PPL、304、316 |
使用介質 | 液化天然氣、液氮等低溫流體 |
控制方式 | 開關式(快速兩位切斷)、調節型(閥門定位器4～20mA信號) |
驅動方法 | 壓縮空氣(可帶手輪) |
供氣壓力 | 0.4-0.7mpa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL) |
可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

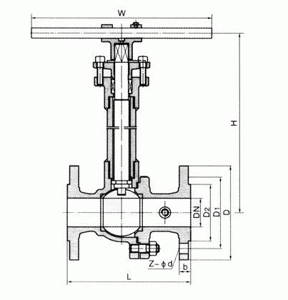

產品型號 | 公稱通徑DN | PN1.6MPa | WT（kg） | |||||||
L | D | D1 | D2 | b | Z-Φd | H | W | |||
DQ641F-16 | 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 178 | 140 | 3 |
20 | 140 | 105 | 75 | 55 | 14 | 4-Φ14 | 184 | 160 | 4 | |
25 | 150 | 115 | 85 | 65 | 14 | 4-Φ14 | 195 | 180 | 5 | |
32 | 165 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 250 | 9 | |
40 | 180 | 145 | 110 | 85 | 16 | 4-Φ18 | 280 | 300 | 11 | |
50 | 203 | 160 | 125 | 100 | 16 | 4-Φ18 | 300 | 350 | 15 | |
65 | 222 | 180 | 145 | 120 | 18 | 4-Φ18 | 330 | 350 | 19 | |
80 | 241 | 195 | 160 | 135 | 20 | 8-Φ18 | 360 | 400 | 27 | |
100 | 305 | 215 | 180 | 155 | 20 | 8-Φ18 | 400 | 500 | 38 | |
125 | 356 | 245 | 210 | 185 | 22 | 8-Φ18 | 430 | 600 | 58 | |
150 | 394 | 280 | 240 | 210 | 24 | 8-Φ23 | 500 | 800 | 81 | |
200 | 457 | 335 | 295 | 265 | 26 | 12-Φ23 | 680 | 800 | 95 | |
250 | 533 | 405 | 355 | 320 | 30 | 12-Φ25 | 790 | 1300 | 140 | |
DQ641F-25 | 15 | 140 | 95 | 65 | 45 | 16 | 4-Φ14 | 178 | 140 | 3 |
20 | 152 | 105 | 75 | 55 | 16 | 4-Φ14 | 184 | 160 | 4 | |
25 | 165 | 115 | 85 | 65 | 16 | 4-Φ14 | 195 | 180 | 6 | |
32 | 178 | 135 | 100 | 78 | 18 | 4-Φ18 | 280 | 250 | 10 | |
40 | 190 | 145 | 110 | 85 | 18 | 4-Φ18 | 280 | 300 | 14 | |
50 | 216 | 160 | 125 | 100 | 20 | 4-Φ18 | 300 | 350 | 20 | |
65 | 241 | 180 | 145 | 120 | 22 | 8-Φ18 | 330 | 350 | 25 | |
80 | 283 | 195 | 160 | 135 | 22 | 8-Φ18 | 360 | 400 | 30 | |
100 | 305 | 230 | 190 | 160 | 24 | 8-Φ23 | 400 | 500 | 40 | |
125 | 381 | 270 | 220 | 188 | 28 | 8-Φ25 | 430 | 600 | 65 | |
150 | 403 | 300 | 250 | 218 | 30 | 8-Φ25 | 500 | 800 | 85 | |
200 | 502 | 360 | 310 | 278 | 34 | 12-Φ25 | 680 | 800 | 100 | |
250 | 568 | 425 | 370 | 332 | 36 | 12-Φ30 | 790 | 1300 | 165 | |
